Il fondamento riempie di malta il piccolo tipo uniforme di aspirazione della macchina della pompa di iniezione di cemento liquido

Macchina della pompa di iniezione di cemento liquido

Struttura della macchina della pompa di iniezione di cemento liquido:

Il corpo della macchina della pompa di iniezione di cemento liquido è una scatola variabile sigillata della velocità, che pricipalmente è composta di albero di entrata, asse intermedia, l'asse variabile della velocità, ingranaggio ecc. Il meccanismo storto della biella e dalla maniglia del cambio di velocità, tira la barra, l'ingranaggio del fan, la barretta della frizione, ecc., l'ingranaggio, meccanismo di controllo della frizione composto di tre parti.
L'albero di entrata è vuoto e l'estremità dell'input è fornita di un accoppiamento, che è collegato con una frizione della puleggia. L'asse media è asse vuota della scanalatura e l'albero di entrata è sullo stesso asse, l'estremità dell'asse è installato con le coperture della maniglia della frizione, quando la maniglia gira verso l'alto determinerà la rotazione dell'asse eccentrica, in modo da schiacciare l'asta di spinta lunga, la breve asta di spinta e spingere il disco, la molla della frizione di compressione, la separazione della frizione. L'asse variabile della velocità è un'asse della scanalatura, che è fornita di due doppi ingranaggi di scivolamento. La posizione dell'ingranaggio di scivolamento è controllata dalla maniglia variabile della velocità per raggiungere la velocità variabile di quarto livello. La posizione specifica dell'ingranaggio è indicata sul piatto qui sopra.

Parametri tecnici della macchina della pompa di iniezione di cemento liquido:

Struttura della macchina della pompa di iniezione di cemento liquido:

L'unità di elaborazione che riempie di malta la macchina pricipalmente è composta di corpo di pompa, di telaio della pompa, di camera d'aria, di copertura resistente ai colpi del manometro, del motore, della V-cinghia e della puleggia.

Il fondamento dell'installazione della pompa di iniezione di cemento liquido dovrebbe essere regolare e non inclinato.
La pompa è riparata sul fondamento con la vite del piede per impedire la vibrazione della pompa durante il funzionamento.
Preparazioni prima del pompaggio:
Dopo che la pompa è stata bloccata a lungo o reinstallato stata, le seguenti preparazioni devono essere fatte prima di cominciare.
1. Controlli se c'è abbastanza olio lubrificante in ogni divisorio.
2. Controlli se il tubo d'aspirazione del filtro è sbloccato.
3. Controlli se c'è ostruzione nel movimento di ogni divisorio.
4. Controlli l'accuratezza e l'affidabilità del meccanismo di trasmissione.
5. Controlli la scioltezza dei fermi, particolarmente il rafforzamento della vite del dado di chiusura di gomma del pistone, filo del collegamento della biella e della testa a croce.
6. Controlli l'altezza di aspirazione della pompa. L'altezza massima di aspirazione della pompa non dovrebbe superare 2,5 metri nelle aree inferiore a 1000 metri sopra il livello del mare. Nelle aree superiore a 1000 metri sopra il livello del mare, l'altezza di aspirazione della pompa dovrebbe essere ridotta secondo la riduzione locale di pressione atmosferica.
7.Check la posizione del filtro immerso nel carro armato del fango. Generalmente, il livello del fango dovrebbe essere inferiore a 0.3-0.5 metri ed il filtro dovrebbe essere niente di meno che 0,5 metri a partire dal fondo del carro armato del fango.

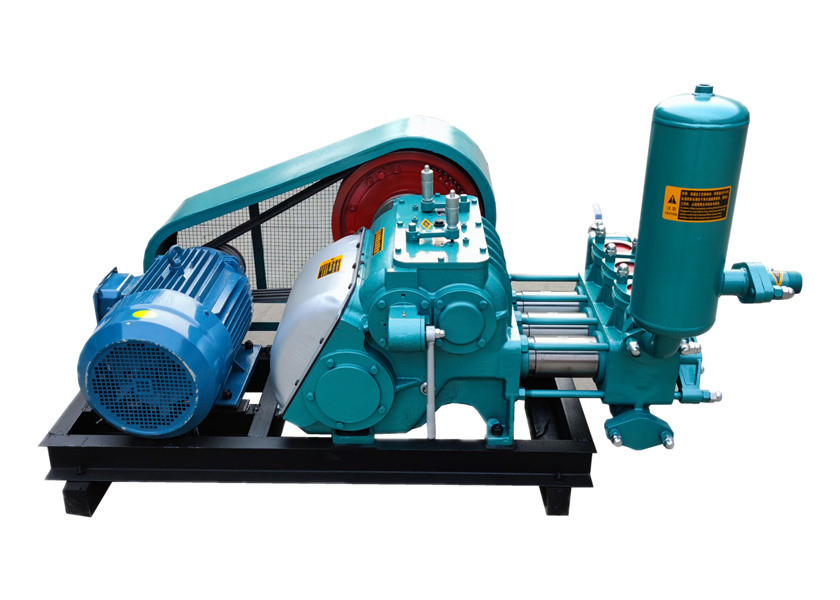

Immagine della macchina della pompa di iniezione di cemento liquido:
